■定温度型热线测速仪电路
电阻线（热线）的加热及控制方式分为定电流型和定温度型两大类型，测速仪通常利用定温度型。


 定温度测速仪，如图所示由电桥和增幅器构成的反馈电路，通常控制电桥呈平衡状态。
如果使设定电阻RO超出传感器电阻（Hot-Wire），当电流I通过传感器时，其电阻将增大，而与设定电阻同步。如将加热的传感器风冷降温，温度则将下降，为使传感器保持一定温度，电流将经常变化。测定该电流则可以检测流速及变化值。

如果将导热性能较高的细导线作为传感器，将可保持对变动流速的高感度反应而获取连续不断的电器信号。因此，本仪器最为适合测定液体和气体的乱流。

本仪器适用于瞬间速度变动的测定及频率分析。

⚫︎乱流强度及乱流频率测定的母机。
⚫︎利用加热传感器的热耗散（现象）研制的接触型流速测定仪。
⚫︎传感器极为小型，可胜任点测定，反应性能极强。
⚫︎通过移动探针，可测定流场的流速分布。
⚫︎可获取模拟电器信号的流速数据。

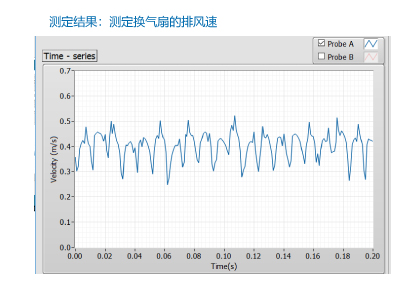

测定结果案例：测定换气扇的排风速
